Éliminateur de vibrations
Introduction
Les absorbeurs de vibrations sont conçus pour être installés dans les conduites d'aspiration et de refoulement des systèmes de climatisation et de réfrigération afin de réduire les vibrations à travers la tuyauterie du système.

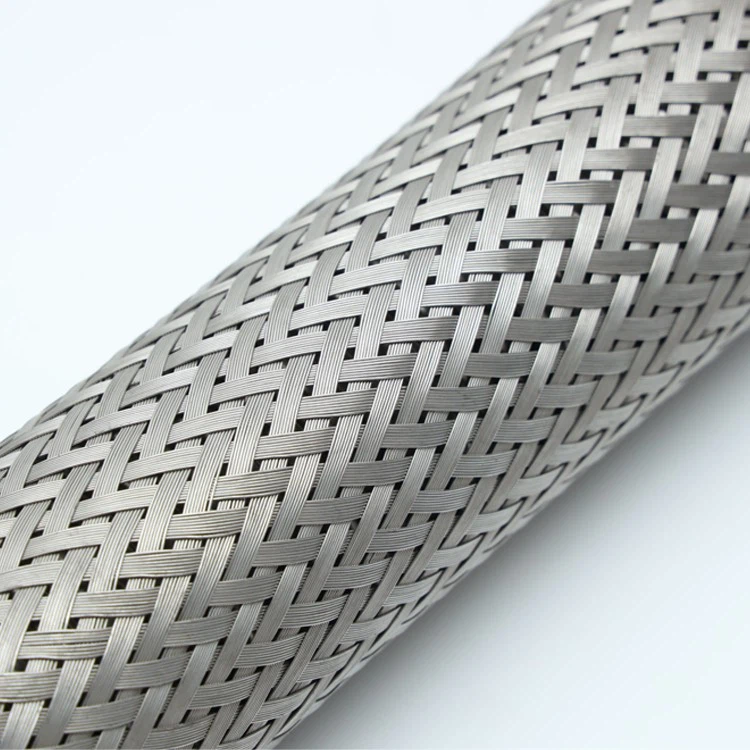

Les absorbeurs de vibrations sont produits à partir de tubes ondulés à pas profond pour une flexibilité et une absorption des vibrations accrues, et recouverts d'une tresse métallique à haute résistance pour une résistance supérieure.
Le tube et la tresse sont renforcés par des viroles à chaque extrémité et reliés à une extrémité femelle du tube en cuivre par des alliages brasés à haute température.
Chaque absorbeur de vibrations est testé pour la pression, puis soigneusement testé sous vide à l'aide d'un dispositif de détection de fuite par spectromètre de masse à hélium très sensible.
Spécification
L'extrémité du tube est en cuivre.
L'extrémité du tuyau et du tube en cuivre est brasée-soudée.
Toutes les pièces ont été nettoyées et déshydratées conformément aux normes de service de réfrigération.
Chaque unité a été testée, nettoyée, déshydratée et scellée dans un film plastique.
Tous les composants de base ont été entièrement analysés physiquement et chimiquement.
Tous les composants de base ont été vérifiés et inspectés au cours des différentes phases d'assemblage.
Tailles d'extrémité précises.
Inspection parfaite.
Matériel
|
Numéro de modèle |
Tube flexible |
Tresse métallique |
Virole |
Extrémité du tube |
|
MS-013 vers MS-400 |
SS304/Cuivre |
SS304/Cuivre |
SS304/Cuivre |
Cuivre |
|
Modèle |
TAILLE |
DIMENSIONS (pouces) |
PRESSION DE SERVICE MAXIMALE (psiG) |
PRESSION D'ÉCLATEMENT (psiG) |
||
|
A |
B |
C |
||||
|
SEP-013 |
1/4 |
3/4 |
0.51 |
8-1/16 |
500 |
2500 |
|
SEP-038 |
3/8 |
3/4 |
0.51 |
8-1/2 |
500 |
2500 |
|
SEP-050 |
1/2 |
3/4 |
0.51 |
9 |
500 |
2500 |
|
SEP-063 |
5/8 |
7/8 |
0.59 |
9-3/4 |
500 |
2500 |
|
SEP-075 |
3/4 |
1-1/8 |
0.63 |
10-1/2 |
500 |
2500 |
|
SEP-087 |
7/8 |
1-1/4 |
0.67 |
12 |
500 |
2500 |
|
SEP-100 |
1-1/8 |
1-1/2 |
0.79 |
13 |
500 |
2500 |
|
SEP-125 |
1-3/8 |
1-9/16 |
0.79 |
15-1/2 |
500 |
2500 |
|
SEP-150 |
1-5/8 |
2 |
0.87 |
17 |
500 |
2500 |
|
SEP-200 |
2-1/8 |
2-3/8 |
1 |
20-1/2 |
390 |
1950 |
|
SEP-250 |
2-5/8 |
3 |
1 |
24-1/4 |
340 |
1700 |
|
SEP-300 |
3-1/8 |
3-5/16 |
1 |
27 |
300 |
1500 |
|
SEP-400 |
4-1/8 |
4-5/16 |
1 |
33 |
175 |
525 |
