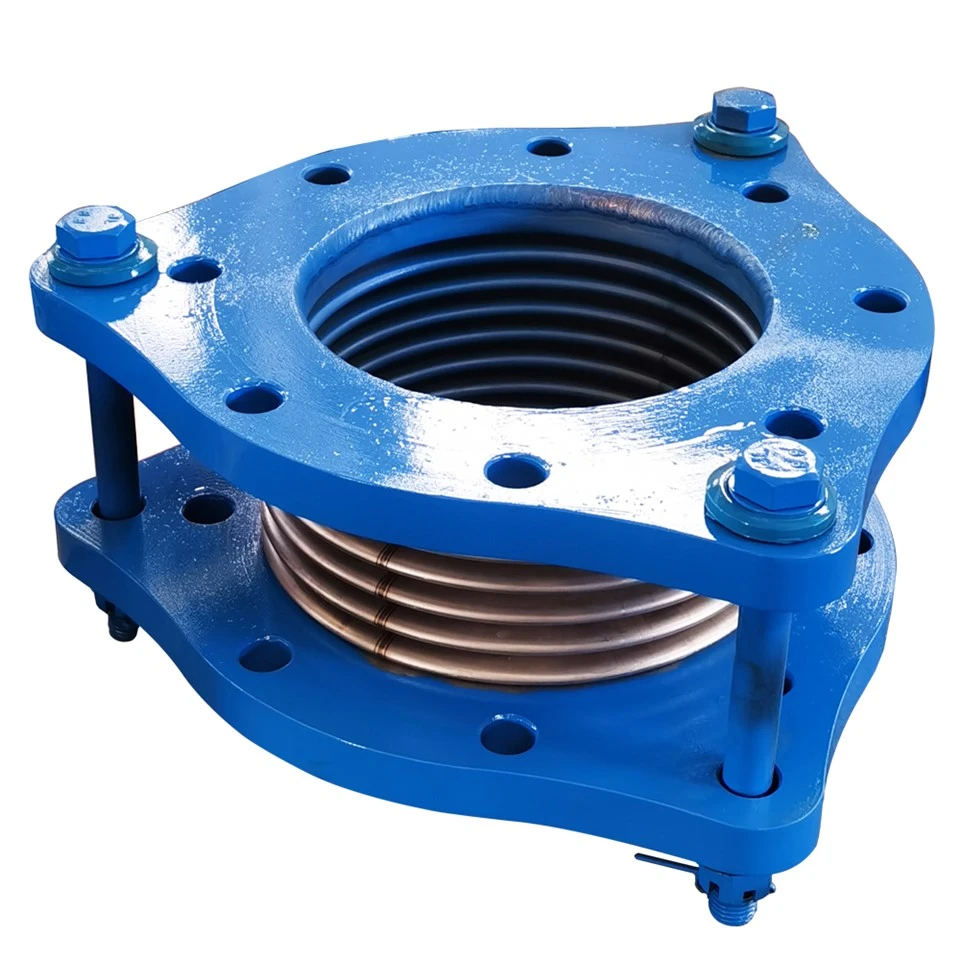

Joint de dilatation à pression interne
Pression de service---150 PSI maximale à 70 °F
Pression d'essai ---300 PSI minimum à 70 °F
Compression axiale--- 1" minimale
Introduction
Type 1 : pression de 150 psi
Taille : 1-1/2"---16"
Pression de service---150 PSI maximale à 70 °F
Pression d'essai ---300 PSI minimum à 70 °F
Compression axiale--- 1" minimale
Extension axiale --- 3/8" minimum
Décalage latéral --- 3/16 " minimum
Soufflet---Double couche
Bride---150# Acier au carbone
Type 2 : pression de 300 psi
Taille : 1-1/2"---16"
Pression de service---300 PSI maximale à 70 °F
Pression d'essai ---450 PSI minimum à 70 °F
Compression axiale ---3/4 " minimum
Extension axiale ---1/4" minimum
Décalage latéral ---1/8 " minimum
Soufflet---Double couche
Bride---300# Acier au carbone
Matériel
|
Unités |
Matériels |
|
Soufflet |
SS 304 |
|
Bride |
Acier au carbone |
|
Coussin |
Caoutchouc |
|
Autre |
Acier au carbone |
|
TAILLE (PO) |
Pression 150PSI |
Pression 300PSI |
||
|
Épaisseur de bride (IN) |
Longueur totale (Face à Face)(DANS) |
Épaisseur de bride (IN) |
Longueur totale (Face à Face)(DANS) |
|
|
1-1/2 |
5/8 |
6 |
3/4 |
6 |
|
2 |
5/8 |
6 |
3/4 |
6 |
|
2-1/2 |
5/8 |
6 |
3/4 |
6 |
|
3 |
5/8 |
6 |
3/4 |
6 |
|
4 |
5/8 |
6 |
3/4 |
6 |
|
5 |
3/4 |
6 |
1 |
6 |
|
6 |
3/4 |
6 |
1 |
6 |
|
8 |
1 |
8 |
1-1/4 |
8 |
|
10 |
1 |
8 |
1-1/4 |
8 |
|
12 |
1 |
10 |
1-1/4 |
10 |
|
14 |
1 |
10 |
1-1/4 |
10 |
|
16 |
1 |
10 |
1-1/4 |
10 |
