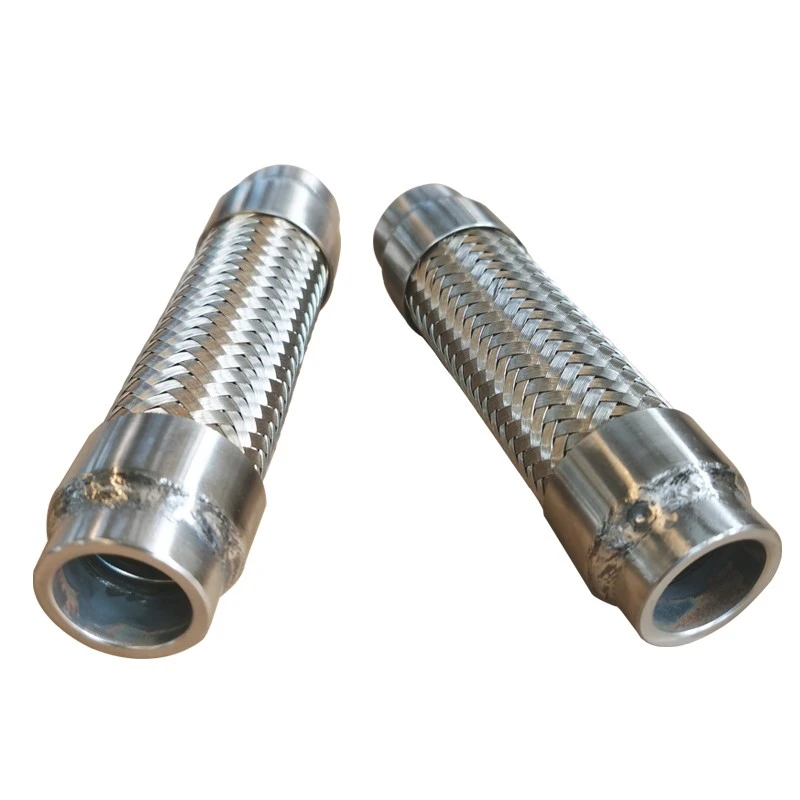

Tuyau métallique flexible
Introduction
- Tuyau de raccordement de pompe industrielle, longueur personnalisée selon les exigences du client. Fabriqué en acier inoxydable 304, la température de fonctionnement peut atteindre 850 ℉ (454 degrés) et est largement utilisé dans l'industrie des tuyaux d'échappement automobiles.
- La pression d'essai maximale est 1,5 fois supérieure à la pression de fonctionnement maximale.
- La pression d'éclatement minimale est quatre fois supérieure à la pression nominale.
- Température d'essai 21 degrés.
|
Unités |
Matériels |
|
Tuyau |
SS 304 |
|
Tresse métallique |
SS 304 |
|
Virole |
SS 304 |
|
Filetage de tuyau mâle |
Acier inoxydable/acier au carbone SCH40 |
Filetage de tuyau mâle - NPT ou BSP
|
Numéro de modèle |
Taille du tuyau (pouce) |
A (pouce) UNE(DANS) |
Longueur totale (pouces) |
B (pouces) |
Pression (PISI) @ 70F |
|
|
Pression de fonctionnement |
Pression d'essai |
|||||
|
MN1/2x6-1/2 |
1/2 |
1-1/2 |
6-1/2 |
5/8 |
1100 |
1650 |
|
MN1/2x12 |
1/2 |
1-1/2 |
12 |
5/8 |
1100 |
1650 |
|
MN1/2x18 |
1/2 |
1-1/2 |
18 |
5/8 |
1100 |
1650 |
|
MN1/2x24 |
1/2 |
1-1/2 |
24 |
5/8 |
1100 |
1650 |
|
MN3/4x7 |
3/4 |
1-1/2 |
7 |
5/8 |
700 |
1050 |
|
MN3/4x12 |
3/4 |
1-1/2 |
12 |
5/8 |
700 |
1050 |
|
MN3/4x18 |
3/4 |
1-1/2 |
18 |
5/8 |
700 |
1050 |
|
MN3/4x24 |
3/4 |
1-1/2 |
24 |
5/8 |
700 |
1050 |
|
MN1x8 |
1 |
1-3/4 |
8 |
5/8 |
580 |
870 |
|
MN1x12 |
1 |
1-3/4 |
12 |
5/8 |
580 |
870 |
|
MN1x18 |
1 |
1-3/4 |
18 |
5/8 |
580 |
870 |
|
MN1x24 |
1 |
1-3/4 |
24 |
5/8 |
580 |
870 |
|
MN1-1/4x8-1/2 |
1-1/4 |
2 |
8-1/2 |
5/8 |
500 |
750 |
|
MN1-1/4 x 12 |
1-1/4 |
2 |
12 |
5/8 |
500 |
750 |
|
MN1-1/4 x 18 |
1-1/4 |
2 |
18 |
5/8 |
500 |
750 |
|
MN1-1/4x24 |
1-1/4 |
2 |
24 |
5/8 |
500 |
750 |
|
MN1-1/2x9 |
1-1/2 |
2 |
9 |
5/8 |
430 |
645 |
|
MN1-1/2 x 12 |
1-1/2 |
2 |
12 |
5/8 |
430 |
645 |
|
Minnesota1-1/2 x 18 |
1-1/2 |
2 |
18 |
5/8 |
430 |
645 |
|
MN1-1/2x24 |
1-1/2 |
2 |
24 |
5/8 |
430 |
645 |
|
MN2x10-1/2 |
2 |
2 |
10-1/2 |
1 |
360 |
540 |
|
MN2x12 |
2 |
2 |
12 |
1 |
360 |
540 |
|
MN2x18 |
2 |
2 |
18 |
1 |
360 |
540 |
|
MN2x24 |
2 |
2 |
24 |
1 |
360 |
540 |
|
MN2-1/2 x 12 |
2-1/2 |
2-1/2 |
12 |
1 |
290 |
435 |
|
Minnesota2-1/2 x 18 |
2-1/2 |
2-1/2 |
18 |
1 |
290 |
435 |
|
MN2-1/2x24 |
2-1/2 |
2-1/2 |
24 |
1 |
290 |
435 |
|
MN3x12 |
3 |
2-1/2 |
12 |
1 |
280 |
420 |
|
MN3x18 |
3 |
2-1/2 |
18 |
1 |
280 |
420 |
|
MN3x24 |
3 |
2-1/2 |
24 |
1 |
280 |
420 |
|
MN4x12 |
4 |
2-1/2 |
12 |
1 |
230 |
345 |
|
MN4x18 |
4 |
2-1/2 |
18 |
1 |
230 |
345 |
|
MN4x24 |
4 |
2-1/2 |
24 |
1 |
230 |
345 |
